Động cơ trục đứng, động cơ một pha hoặc động cơ ba pha: Ứng dụng của bạn thực sự cần loại nào?

Lựa chọn giữa một động cơ dọc , một động cơ một pha , mộtnd a động cơ ba pha là một trong những quyết định có hậu quả nhất trong việc lựa chọn thiết bị công nghiệp — và việc thực hiện sai có thể đồng nghĩa với việc lãng phí năng lượng, hỏng hóc sớm và thời gian ngừng hoạt động tốn kém. Câu trả lời ngắn gọn: động cơ dọcs được xác định theo hướng lắp đặt của chúng và được sử dụng trong các ứng dụng hướng xuống trục như máy bơm và tháp giải nhiệt; động cơ một pha phù hợp với mục đích sử dụng thương mại và dân dụng năng lượng thấp; và động cơ ba phas mang lại hiệu quả và mô-men xoắn vượt trội cho các hoạt động công nghiệp nặng. Tuy nhiên, để hiểu được các sắc thái của từng sắc thái đòi hỏi phải xem xét kỹ hơn về thiết kế, dữ liệu hiệu suất, chi phí và các trường hợp sử dụng trong thế giới thực.

Động cơ dọc là gì và tại sao việc định hướng lại quan trọng?

A động cơ dọc không chỉ đơn giản là một động cơ tiêu chuẩn được quay nghiêng - nó là một cỗ máy được thiết kế hoàn toàn có mục đích để hoạt động với trục hướng xuống dưới (hoặc hướng lên trên trong một số cấu hình). Định hướng này về cơ bản làm thay đổi cách các bộ phận bên trong xử lý trọng lực, bôi trơn và tải trọng lực đẩy, khiến cho các động cơ nằm ngang có sẵn không còn phù hợp để thay thế.

Sự khác biệt cơ học quan trọng nhất là thiết kế ổ đỡ lực đẩy. trong một động cơ dọc , cụm rôto - cùng với trục bơm, bánh công tác kèm theo và bất kỳ cột chất lỏng nào phía trên nó - tạo ra lực đẩy đi xuống liên tục. Vòng bi động cơ ngang tiêu chuẩn không được thiết kế để hấp thụ tải trọng trục này. Do đó, động cơ thẳng đứng kết hợp các vòng bi lực đẩy được định mức cho lực hướng xuống hàng nghìn pound, thường sử dụng cấu hình tiếp xúc góc hoặc vòng bi côn.

Đặc điểm thiết kế chính của động cơ dọc

Động cơ dọc có chung một số đặc điểm thiết kế chuyên dụng để phân biệt chúng với các động cơ nằm ngang:

• Khả năng chịu lực đẩy: Được thiết kế để xử lý cả lực đẩy và lực đẩy, thường được đánh giá từ 500 lbf đến 50.000 lbf trong động cơ truyền động bằng bơm lớn.
• Tùy chọn trục rỗng hoặc trục rắn: Động cơ thẳng đứng trục rỗng cho phép trục bơm đi qua động cơ, đơn giản hóa việc ghép và căn chỉnh. Đây là cấu hình phổ biến nhất trong các trạm bơm nước và nước thải đô thị.
• Mặt bích lắp NEMA P-base hoặc C-face: Mặt bích được tiêu chuẩn hóa đảm bảo các bu lông động cơ trực tiếp vào đầu máy bơm, loại bỏ sự cần thiết của tấm đế hoặc bộ phận bảo vệ khớp nối riêng biệt.
• Xếp hạng vỏ IP55 hoặc IP65: Bởi vì động cơ trục đứng thường được lắp đặt ngoài trời hoặc trong hố bơm ướt nên mức độ bảo vệ chống xâm nhập cao là tiêu chuẩn.
• Tăng cường thông gió: Không khí làm mát phải chảy lên trên chống lại trọng lực; Động cơ thẳng đứng có cụm quạt và đường dẫn được thiết kế lại để ngăn chặn các điểm nóng trong stato.

Các ứng dụng điển hình của động cơ đứng

Động cơ dọc thống trị các ứng dụng trong đó trục thẳng đứng là cần thiết về mặt cơ học:

• Máy bơm tuabin giếng sâu để cấp nước đô thị (dải công suất: 5 HP đến 4.000 HP)
• Quạt tháp giải nhiệt và quạt hút cảm ứng trong hệ thống HVAC
• Trình điều khiển bơm nội tuyến dọc cho các vòng quy trình công nghiệp
• Trạm bơm thủy lợi trong lĩnh vực nông nghiệp
• Máy bơm cấp nước ngưng và nồi hơi trong các cơ sở phát điện

Động cơ một pha: Công cụ đắc lực của khu dân cư và thương mại nhẹ

A động cơ một pha chạy bằng nguồn điện xoay chiều một pha (120V hoặc 240V ở Bắc Mỹ, 230V ở hầu hết Châu Âu) và là lựa chọn chủ yếu cho các ứng dụng mã lực từ phân số đến mã lực nhỏ — thường dưới 5 HP. Việc sử dụng rộng rãi nó bắt nguồn từ sự sẵn có phổ biến của nguồn điện một pha trong gia đình, trang trại và doanh nghiệp nhỏ, chứ không phải từ hiệu suất kỹ thuật vượt trội.

Không giống động cơ ba phas , một động cơ một pha không thể tự khởi động chỉ từ nguồn điện một pha. Dòng điện xoay chiều một pha tạo ra một từ trường dao động - thay vì quay -, bản thân nó không cung cấp mô-men xoắn khởi động thực. Các nhà sản xuất giải quyết vấn đề này bằng các cơ cấu khởi động phụ trợ, tạo ra các phân nhóm chính của động cơ một pha.

Các loại động cơ một pha

• Chạy cảm ứng khởi động bằng tụ điện (CSIR): Sử dụng tụ điện khởi động (thường là 100–400 µF) để tạo ra sự lệch pha trong cuộn dây phụ, tạo ra đủ mô-men xoắn khởi động (200–350% mô-men xoắn toàn tải) cho máy nén và máy bơm. Tụ điện được ngắt kết nối bằng công tắc ly tâm khi động cơ đạt ~75% tốc độ định mức.
• Tụ điện khởi động Tụ điện (CSCR): Thêm một tụ điện chạy để duy trì tình trạng gần hai pha trong khi vận hành, cải thiện hệ số công suất và hiệu suất thêm 5–10% so với động cơ CSIR. Thường gặp trong máy điều hòa không khí và tủ lạnh.
• Phân pha (Khởi động kháng chiến): Cuộn dây phụ có điện trở cao hơn và độ tự cảm thấp hơn cuộn dây chính nên tạo ra độ lệch pha khiêm tốn. Mô-men xoắn khởi động thấp hơn (100–175% FLT) và dòng điện khởi động cao (600–800% FLT). Thích hợp cho quạt, máy thổi và các thiết bị nhỏ có tải khởi động dễ dàng.
• Tụ điện phân chia vĩnh viễn (PSC): Một tụ điện chạy một lần vẫn luôn ở trong mạch. Thiết kế này tạo ra mô-men xoắn khởi động thấp nhưng vận hành êm ái và hiệu quả, khiến nó trở thành lựa chọn hàng đầu cho động cơ quạt HVAC truyền động trực tiếp và máy tuần hoàn nhỏ.
• Động cơ cực bóng: Động cơ một pha đơn giản nhất và ít tốn kém nhất; cuộn dây che nắng tạo ra từ thông trễ ở một phần của mỗi cực. Mômen khởi động và hiệu suất rất thấp (15–35%). Dùng trong các ứng dụng nhẹ: quạt nhỏ, quạt bàn, thiết bị gia dụng.

Động cơ ba pha: Xương sống của năng lượng công nghiệp

các động cơ ba pha là loại động cơ điện hiệu quả, đáng tin cậy và tiết kiệm chi phí nhất dùng trong công nghiệp. Nó có khả năng tự khởi động, tạo ra mô-men xoắn êm ái liên tục và đạt hiệu suất toàn tải từ 92–97% trong các thiết kế hiệu suất cao hiện đại — vượt trội đáng kể động cơ một pha có cùng mức công suất.

Nguồn điện xoay chiều ba pha cung cấp ba dạng sóng điện áp chồng chéo, mỗi dạng lệch nhau 120°. Khi áp dụng vào cuộn dây stato của một động cơ ba pha , chúng tạo ra từ trường quay liên tục tạo ra dòng điện rôto và tạo ra mô-men xoắn - mà không cần bất kỳ cuộn dây khởi động phụ, tụ điện hoặc công tắc ly tâm nào. Sự đơn giản này trực tiếp dẫn đến chi phí sản xuất thấp hơn, bảo trì thấp hơn và tuổi thọ dài hơn.

Tại sao động cơ ba pha thống trị ngành công nghiệp

• Hiệu quả cao hơn: Động cơ ba pha IE3 (Hiệu suất Cao cấp) và IE4 (Hiệu suất Siêu Cao cấp) đạt hiệu suất toàn tải trên 95% ở 30 HP, so với 85–90% của các thiết kế một pha tương đương.
• Mật độ năng lượng: Động cơ ba pha tạo ra công suất đầu ra trên mỗi kg đồng và sắt cao hơn 150% so với động cơ một pha tương đương.
• Cung cấp mô-men xoắn trơn tru: Nguồn điện ba pha tạo ra công suất tức thời không đổi, loại bỏ các xung mô-men xoắn có trong hệ thống một pha (đạt cực đại hai lần trong mỗi chu kỳ). Điều này làm giảm độ rung, tiếng ồn và ứng suất cơ học trên thiết bị được truyền động.
• Phạm vi công suất rộng: Có sẵn từ HP phân đoạn đến 50.000 HP, tạo ra động cơ ba phas phù hợp với mọi quy mô hoạt động công nghiệp.
• Kiểm soát tốc độ dễ dàng: Biến tần (VFD) kết hợp liền mạch với động cơ cảm ứng ba pha, cho phép tiết kiệm năng lượng từ 20–60% trong các ứng dụng có tải thay đổi như máy bơm, quạt và máy nén.

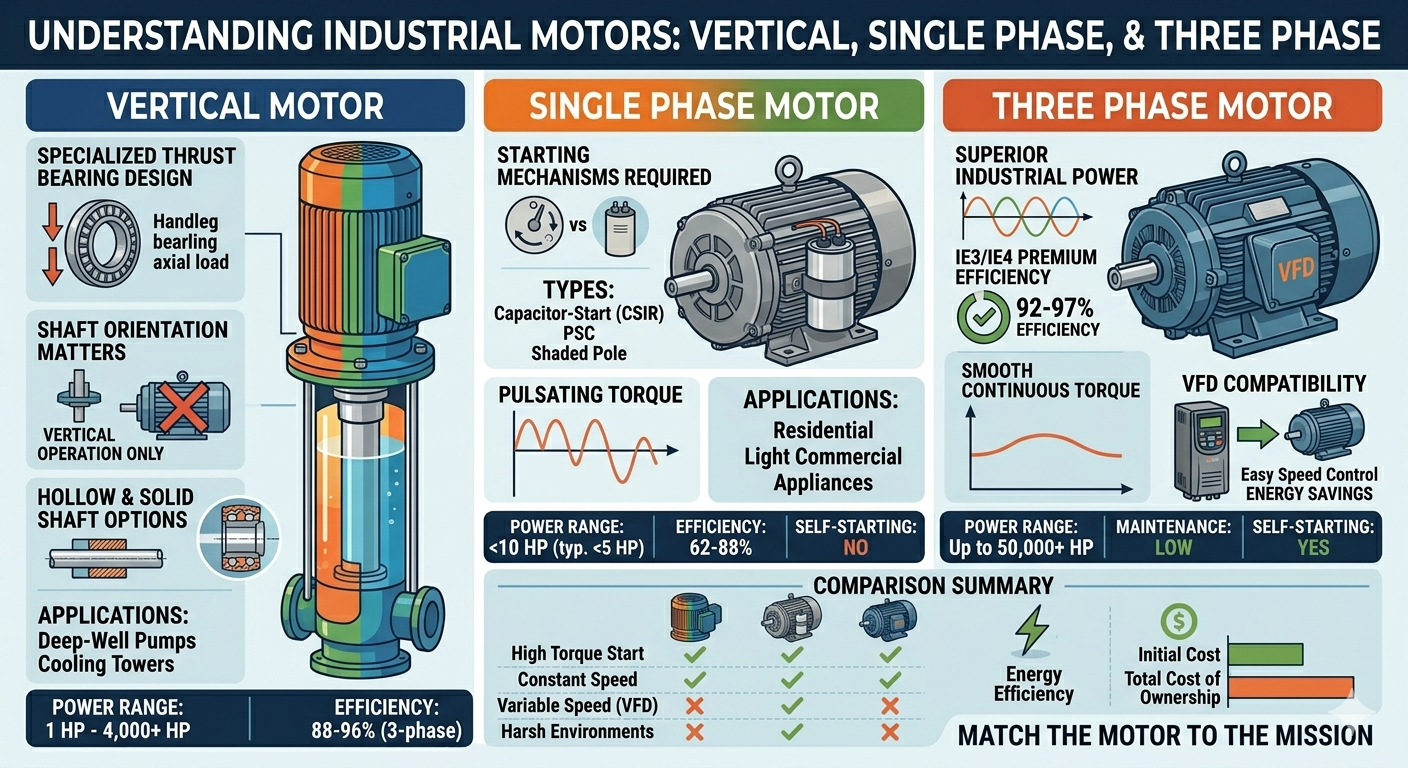

So sánh toàn diện: Động cơ trục đứng, động cơ một pha và động cơ ba pha

các table below provides a direct side-by-side comparison across the most important selection criteria:

Bảng 1: So sánh kỹ thuật và thương mại giữa động cơ trục đứng, động cơ một pha và động cơ ba pha theo 11 tiêu chí lựa chọn chính.

Tiêu thụ năng lượng và tổng chi phí sở hữu: Những con số kể câu chuyện

Sự khác biệt về hiệu suất giữa các loại động cơ chuyển trực tiếp sang chi phí vận hành. Hãy xem xét một ví dụ thực tế: động cơ máy bơm 5 HP (3,73 kW) chạy 6.000 giờ mỗi năm với mức giá điện là 0,12 USD/kWh.

Bảng 2: So sánh chi phí năng lượng hàng năm cho động cơ máy bơm 5 HP chạy 6.000 giờ/năm ở mức 0,12 USD/kWh. Động cơ ba pha IE3 tiết kiệm $403/năm so với động cơ một pha tương đương.

Hơn 10 năm sử dụng, chuyển từ động cơ một pha sang IE3 động cơ ba pha tiết kiệm khoảng $4,030 chỉ riêng tiền điện - cao hơn giá mua của nhiều động cơ trong phạm vi kích thước này. Khi mở rộng quy mô thành một cơ sở có 50 động cơ như vậy, số tiền tiết kiệm được hàng năm sẽ vượt quá 20.000 USD.

Cách chọn động cơ phù hợp: Khung quyết định thực tế

các correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.

Bước 1: Đánh giá nguồn điện sẵn có

Nếu địa điểm lắp đặt chỉ có nguồn điện một pha (phổ biến ở các khu dân cư, trang trại ở nông thôn và các cơ sở bán lẻ nhỏ), động cơ một pha thường là lựa chọn khả thi duy nhất mà không cần nâng cấp cơ sở hạ tầng tốn kém. Nếu có nguồn điện ba pha - như thường có ở các nhà máy, tòa nhà thương mại và các cơ sở của thành phố - thì động cơ ba pha nên là lựa chọn mặc định cho bất kỳ tải nào trên 1 HP, mang lại hiệu quả tốt hơn và giảm chi phí dài hạn.

Bước 2: Xác định yêu cầu định hướng trục

Nếu thiết bị được dẫn động (máy bơm, quạt, máy khuấy) yêu cầu trục thẳng đứng, thì một thiết bị được chế tạo có mục đích động cơ dọc là bắt buộc. Cố gắng sử dụng động cơ nằm ngang tiêu chuẩn theo hướng thẳng đứng sẽ làm mất hiệu lực bảo hành, ảnh hưởng đến việc bôi trơn vòng bi và rút ngắn đáng kể tuổi thọ sử dụng. Bể dầu ổ trục trong động cơ nằm ngang không được hiệu chỉnh để vận hành theo chiều dọc - dầu sẽ đọng lại ở phía dưới và làm chết ổ trục phía trên.

Bước 3: Khớp đặc điểm động cơ với tải

• Tải mô-men xoắn khởi động cao (máy nén, băng tải tải nặng): Sử dụng động cơ ba pha với đặc tính mô-men xoắn Thiết kế B hoặc Thiết kế C hoặc CSIR động cơ một pha nếu chỉ có nguồn điện một pha.
• Tải tốc độ thay đổi (máy bơm, quạt, máy thổi): A động cơ ba pha kết hợp với VFD là giải pháp tối ưu. VFD một pha tồn tại nhưng kém hiệu quả hơn và kém tin cậy hơn.
• Hoạt động liên tục 24/7: Luôn ưu tiên IE3 trở lên động cơ ba phas ; mức tiết kiệm năng lượng sẽ bù đắp cho mức giá cao trong vòng 12–24 tháng.
• Chu kỳ nhiệm vụ không liên tục (thiết bị nhỏ, dụng cụ điện): A động cơ một pha là phù hợp và tiết kiệm hơn.

Những cân nhắc về lắp đặt và bảo trì

Thực tiễn tốt nhất về lắp đặt động cơ dọc

Việc lắp đặt đúng cách một động cơ dọc là rất quan trọng để đạt được tuổi thọ sử dụng định mức. Các bước chính bao gồm:

• Xác minh rằng đầu xả của máy bơm được đánh giá phù hợp với trọng lượng và lực đẩy của động cơ.
• Kiểm tra cài đặt tải trước ổ trục lực đẩy theo bảng thông số kỹ thuật của nhà sản xuất trước khi khởi động.
• Sử dụng cờ lê lực đã hiệu chỉnh trên tất cả các bu lông lắp; chỗ ngồi mặt bích không đồng đều gây ra rung động và sai lệch ổ trục.
• Vòng bi được bôi trơn bằng mỡ nên được bôi trơn lại sau khoảng thời gian 2.000–4.000 giờ; thiết kế bôi trơn bằng dầu yêu cầu kiểm tra mức dầu hàng quý.
• Thực hiện phân tích độ rung khi vận hành thử để thiết lập đường cơ sở - bất kỳ số đọc nào trên 0,1 in/s (vận tốc) khi kiểm tra bảo đảm vỏ ổ trục.

Mẹo bảo trì động cơ một pha

các centrifugal switch and capacitors in a động cơ một pha là những điểm thất bại chính. Các thói quen bảo trì nên bao gồm:

• Kiểm tra các điểm tiếp xúc của công tắc ly tâm hàng năm xem có bị mòn và cặn cacbon không; thay thế nếu vết rỗ vượt quá độ sâu 0,5 mm.
• Kiểm tra khởi động và chạy tụ điện bằng máy đo điện dung; thay thế nếu điện dung thấp hơn giá trị định mức hơn 10%.
• Theo dõi nhiệt độ hoạt động - a động cơ một pha nóng (trên giới hạn cách điện Loại B là 130°C) cho thấy tình trạng quá tải, thông gió kém hoặc tụ điện bị hỏng.

Mẹo bảo trì động cơ ba pha

các inherent simplicity of a động cơ ba pha có nghĩa là bảo trì chủ yếu mang tính phòng ngừa:

• Thực hiện kiểm tra điện trở cách điện (megger) hàng năm; một động cơ khỏe mạnh phải đọc trên 100 MΩ ở 1.000V DC.
• Kiểm tra cân bằng pha tại các cực của động cơ — mất cân bằng điện áp vượt quá 1% sẽ khiến nhiệt độ động cơ tăng không cân xứng 6–10%.
• Bôi trơn vòng bi theo lịch trình của nhà sản xuất; bôi trơn quá mức cũng có hại như bôi trơn quá ít.
• Theo dõi dòng điện động cơ bằng đồng hồ kẹp ở mỗi khoảng thời gian bảo dưỡng; dòng điện tăng dần thường báo hiệu sự hao mòn của ổ trục hoặc cuộn dây bị hỏng trước khi hỏng hoàn toàn.

Câu hỏi thường gặp (FAQ)

Kết luận: Kết hợp động cơ với sứ mệnh

cácre is no universally "best" motor — only the right motor for a specific application. A động cơ dọc là lựa chọn đúng đắn duy nhất khi cần có giao diện trục thẳng đứng; không có giải pháp kỹ thuật nào có thể làm cho động cơ nằm ngang trở thành một sự thay thế an toàn. A động cơ một pha vẫn là giải pháp thiết thực và tiết kiệm chi phí cho các ứng dụng tiêu thụ điện năng thấp ở những nơi chỉ có nguồn điện một pha. Và một động cơ ba pha là sự lựa chọn tối ưu cho hầu hết mọi ứng dụng công nghiệp, thương mại và công nghiệp nặng, nơi có thể tiếp cận nguồn điện ba pha - mang lại hiệu quả vượt trội, tuổi thọ cao, mô-men xoắn êm ái và tích hợp VFD liền mạch.

các data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency động cơ ba pha được phục hồi nhiều lần trong việc tiết kiệm năng lượng. Dành cho các cơ sở đang tìm cách giảm đồng thời chi phí vận hành và lượng khí thải carbon, nâng cấp quá trình lão hóa động cơ một pha sang IE3 động cơ ba phas — nơi cơ sở hạ tầng điện cho phép — là một trong những khoản đầu tư có ROI cao nhất hiện có trong quản lý năng lượng công nghiệp.
