Câu trả lời ngắn gọn: động cơ một pha có thể chạy từ nguồn điện ba pha, nhưng chỉ khi nó được cấp nguồn một dây dẫn pha cộng với dây trung tính ở điện áp được ghi trên bảng tên của nó. Nó không bao giờ có thể sử dụng cả ba giai đoạn cùng một lúc; dây dẫn thứ ba chỉ đơn giản là không được sử dụng. Nếu hệ thống không có dây trung tính hoặc điện áp hiện có không khớp với bảng tên, động cơ sẽ từ chối khởi động hoặc quá nóng và hỏng.
Đó là câu trả lời trong hai câu. Phần tiếp theo giải thích lý do, cho thấy tác dụng thực sự của mỗi nguồn cung cấp ba pha thông thường và trả lời câu hỏi ngược lại mà hầu hết mọi người đang thực sự hỏi: làm thế nào để chạy động cơ ba pha khi bạn chỉ có nguồn điện một pha.
Tại sao động cơ một pha không thể sử dụng cả ba pha
Động cơ một pha có hai đầu nối nguồn. Bên trong khung có một cuộn dây chạy chính, thường là cuộn dây phụ hoặc cuộn khởi động, và một tụ điện hoặc công tắc ly tâm để ngắt cuộn dây phụ khi rôto đạt tốc độ. Sơ đồ khởi đầu giả định một điện áp hình sin đặt vào hai điểm.
Nguồn điện ba pha được làm từ ba dây dẫn có điện áp cách nhau 120 độ điện. Một thiết bị hai đầu cuối chỉ có thể kết nối hai trong số các điểm đó, pha với pha hoặc pha với trung tính. Do đó, các câu hỏi thực tế sẽ hẹp hơn câu hỏi tiêu đề:
- Phù hợp với điện áp: điện áp một pha có sẵn có bằng giá trị trên bảng tên động cơ không?
- Đường trung lập: trong hệ thống bốn dây, có dây trung tính ở động cơ và có kích thước phù hợp với dòng điện của động cơ không?
- Dòng điện khởi động: nhánh có thể xử lý dòng điện chạy gấp ba đến năm lần trong một phần giây mỗi lần bắt đầu không?
Mỗi nguồn cung cấp ba pha thực sự mang lại điều gì
"Ba pha" không phải là một điện áp và đó là nơi bắt đầu của hầu hết các lỗi. Bảng dưới đây liệt kê các hệ thống bạn gặp ở Bắc Mỹ, Châu Âu và các thị trường xuất khẩu cũng như những gì động cơ một pha thấy được trên mỗi hệ thống đó.
| Hệ thống cung cấp | Giai đoạn này sang giai đoạn khác | Pha đến trung tính | Động cơ một pha 230 V có chạy được không? |
|---|---|---|---|
| 120/208V wye, 4 dây | 208 V | 120 V | Không, 120 V thấp hơn nhiều so với định mức trên bảng tên |
| 277/480 V wye, 4 dây | 480 V | 277 V | Không, 277 V làm nóng cuộn dây 230 V |
| 400/230 V wye, 4 dây (IEC) | 400 V | 230 V | Có, pha về trung tính, chính xác như thiết kế |
| Đồng bằng 240 V, 3 dây | 240 V | không có | Có, nối tiếp đường dây, nếu động cơ có điện áp định mức 240 V |
| Delta 240 V có chân cao, 4 dây | 240 V | 120 V ở hai chân, 208 V ở chân cao | Không cho 230 V; chỉ có động cơ 120 V phù hợp với chân đèn |
Động cơ 230 V có khả năng chịu được khoảng cộng hoặc trừ 10 phần trăm, tức là khoảng 207 V đến 253 V. Ngoài dải đó, bước tiếp theo là tua lại hoặc thay thế.
Nơi thiệt hại thường xảy ra
Ba kiểu lỗi chiếm gần như mọi cuộc gọi dịch vụ về chủ đề này.
Kết nối đường dây ở điện áp sai
Một động cơ 230 V tiếp đất trên hai đường dây của hệ thống 400 V sẽ thấy 400 V. Ứng suất cách điện tăng ngay lập tức, tụ điện chạy thường bị hỏng trước tiên và cuộn dây thường xuất hiện sau đó trong vòng vài phút.
Không có màu trung tính hoặc có kích thước nhỏ hơn
Hệ thống tam giác ba dây hoàn toàn không có trung tính nên không có đường dẫn một pha trên máy. Trong hệ thống bốn dây, dây trung tính đôi khi là một dây dẫn điều khiển mỏng không bao giờ được dùng để dẫn dòng điện động cơ. Nó cần phải có kích thước phù hợp với mạch nhánh chứ không phải với đèn hoa tiêu.
Điều khiển động cơ một pha từ VFD ba pha
Bộ truyền động tiêu chuẩn có đầu ra ba pha không thể chạy động cơ khởi động bằng tụ điện. Đầu ra dạng xung hoạt động chống lại tụ điện và công tắc ly tâm, đồng thời cuộn dây phụ không được bố trí để tiếp nhận trường quay tổng hợp. Các bộ truyền động có đầu ra một pha chuyên dụng vẫn tồn tại, nhưng mạch khởi động phải được làm lại với sự tham gia của nhà cung cấp động cơ chứ không phải ngẫu hứng tại chỗ.
Câu hỏi ngược: Chạy động cơ ba pha bằng nguồn điện một pha
Hầu hết mọi người tìm kiếm chủ đề này thực sự phải đối mặt với vấn đề ngược lại: một động cơ ba pha tại chỗ chỉ có nguồn điện một pha. Câu trả lời ngắn gọn là giống nhau về mặt tinh thần, không bao giờ kết nối nó một cách trực tiếp.
Đặt động cơ ba pha trên đường dây một pha và không có từ trường quay. Rôto đứng yên, động cơ kêu vo vo, dòng điện tăng lên đến mức rôto bị khóa và xảy ra hiện tượng quá tải hoặc cuộn dây bị cháy. Mọi phương pháp khả thi dưới đây đều tạo ra giai đoạn thứ ba bị thiếu một cách giả tạo.
| phương pháp | Nó hoạt động như thế nào | Công suất sử dụng được | Phù hợp nhất với |
|---|---|---|---|
| Kết nối trực tiếp | Chỉ có hai dây dẫn, không có trường quay | không có | Không bao giờ, điều này sẽ phá hủy động cơ |
| Bộ chuyển đổi pha tĩnh | Tụ điện tạo pha khởi động và chạy | Khoảng 50 đến 60 phần trăm của bảng tên | Tải nhẹ, thỉnh thoảng không khởi động khó khăn |
| Bộ chuyển đổi pha quay | Một động cơ chạy không tải tạo ra pha thứ ba | Gần 100 phần trăm | Cửa hàng có nhiều máy cần mô-men xoắn khởi động thực |
| VFD với đầu vào một pha | Tổng hợp chỉnh lưu và biến tần ba pha | Khoảng 50 phần trăm trừ khi quá khổ | Một động cơ cũng cần kiểm soát tốc độ |
| Thay thế bằng động cơ một pha | Kết nối động cơ với nguồn cung cấp sẵn có | 100 phần trăm xếp hạng mới | Tải lên tới khoảng 3 HP ở 230 V |
Hai con số quyết định liệu việc chuyển đổi có đáng để gặp rắc rối hay không. Bảng dòng điện đầy tải tiêu chuẩn đặt động cơ một pha 230 V ở khoảng 8 A cho 1 HP, 17 A cho 3 HP và 28 A cho 5 HP, với mức tăng khởi động cao hơn ba đến năm lần. Và khi VFD được cấp nguồn từ một pha, dòng điện đầu vào tập trung ở ít thiết bị hơn, do đó, bộ truyền động phải có kích thước gần gấp đôi dòng điện động cơ để giữ cho bộ chỉnh lưu và bus DC nằm trong định mức của chúng.
Một pha hoặc ba pha: Điều gì thực sự thay đổi
Khi cả hai nguồn cung cấp đều có sẵn, quyết định sẽ dựa trên năm điểm khác biệt có thể đo lường được.
- Momen khởi động: động cơ ba pha phát triển khoảng 200 đến 300 phần trăm mô-men xoắn toàn tải khi khởi động; động cơ một pha khởi động bằng tụ điện quản lý khoảng 150 đến 200 phần trăm và thiết kế tụ điện chia đôi vĩnh viễn thì ít hơn nhiều.
- Hiện tại trên mỗi mã lực: máy ba pha sử dụng khoảng một nửa dòng điện của động cơ một pha có cùng mức định mức, do đó dây cáp, công tắc tơ và bộ phận quá tải nhỏ hơn và rẻ hơn.
- Hiệu suất và hệ số công suất: cả hai đều chạy cao hơn ở chế độ ba pha, đó là lý do tại sao các chương trình hiệu suất cao được viết xung quanh chúng.
- Kích thước khung: với cùng một mã lực, động cơ một pha thường có kích thước khung lớn hơn một hoặc hai lần và nặng hơn đáng kể.
- Trần thực tế: trên khoảng 3 HP, tùy chọn một pha không còn hợp lý do dòng điện khởi động và kích thước dây dẫn. Sự so sánh đầy đủ hơn về cấu trúc và hiệu suất được trình bày trong sự phân tích của chúng tôi về sự khác biệt của động cơ một pha và ba pha .
Danh sách kiểm tra trước khi bạn kết nối bất cứ thứ gì
- Chụp ảnh bảng tên: điện áp, pha, tần số, mã lực, ampe đầy tải và hệ số dịch vụ.
- Đo nguồn cung cấp tại điểm kết nối bằng máy đo True-RMS, cả pha-pha và pha-trung tính, lý tưởng nhất là khi có tải.
- Xác nhận sự tồn tại của dây trung tính và phù hợp với định mức mạch nhánh.
- Kiểm tra xem công tắc tơ và rơle quá tải có phù hợp với dòng điện và chu kỳ làm việc của động cơ không.
- Kiểm tra các tụ điện và xác minh công tắc ly tâm chuyển động tự do trước khi sử dụng lại động cơ cũ.
- Xác nhận chuyển động quay trước khi ghép nối thiết bị được dẫn động và điều chỉnh vỏ bọc phù hợp với bụi, rửa trôi hoặc các điều kiện ngoài trời.
Kết hợp động cơ với nguồn cung cấp mà bạn có
Nếu nguồn cung cấp là 230 V một pha và tải duy trì ở mức dưới khoảng 3 HP, thì động cơ khởi động và chạy bằng tụ điện được bao bọc hoàn toàn thường là câu trả lời đơn giản nhất và nó tránh được hoàn toàn thiết bị chuyển đổi.
Động cơ chạy khởi động tụ điện hoàn toàn kèm theo một pha Đáng xem đối với tải một pha 230 V dưới khoảng 3 HP, cung cấp tùy chọn khởi động và chạy tụ điện hoàn toàn khép kín để tránh thiết bị chuyển đổi. Xem sản phẩm → Khi tòa nhà đã có sẵn nguồn điện ba pha, máy ba pha hiệu suất cao ở khung 48 hoặc 56 sẽ thực hiện công việc tương tự với dòng điện thấp hơn, mô-men xoắn khởi động tốt hơn và tuổi thọ dài hơn.
Động cơ hiệu suất cao cấp mã lực ba pha Đáng xem ở những nơi có sẵn nguồn điện ba pha, động cơ hiệu suất cao khung 48–56 này phù hợp với tải công nghiệp hạng nhẹ với dòng điện thấp hơn và tuổi thọ dài hơn. Xem sản phẩm → Nếu thiết bị được điều khiển cần tốc độ thay đổi nhưng chỉ có nguồn điện một pha thì động cơ EC sẽ tránh được toàn bộ vấn đề chuyển đổi, vì thiết bị điện tử xử lý chuyển mạch và bản thân động cơ không có tụ điện khởi động hoặc công tắc ly tâm để hoạt động với bộ truyền động.

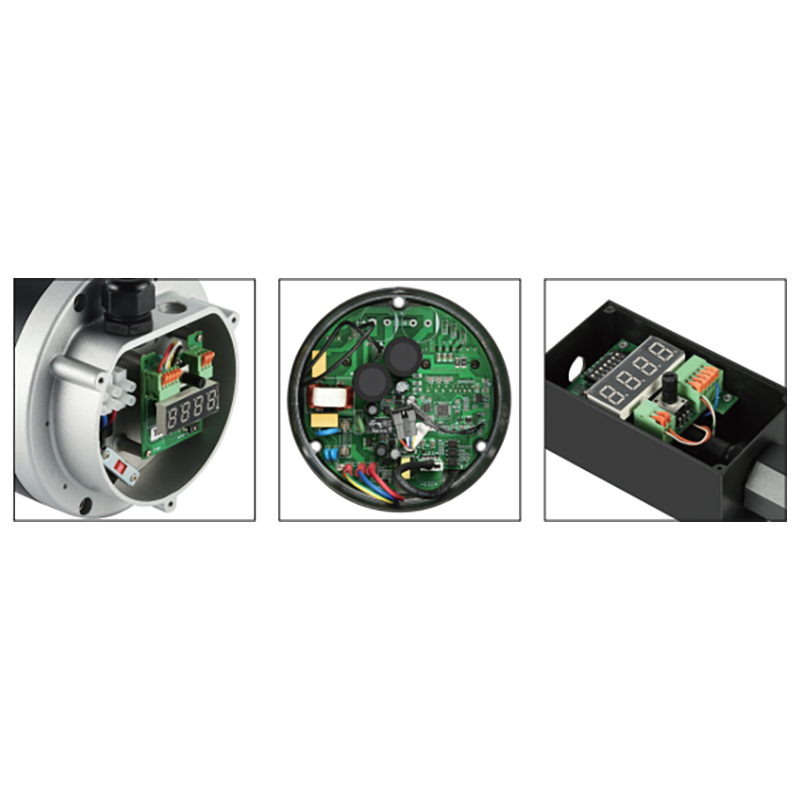

Động cơ Nema Frame EC cho thiết bị có tốc độ thay đổi một pha Đáng xem đối với thiết bị có tốc độ thay đổi trên nguồn điện một pha, động cơ EC khung Nema 48 này tránh các tụ điện khởi động và công tắc ly tâm trong khi xử lý chuyển mạch điện tử. Xem sản phẩm → Kích thước khung, loại vỏ và mức hiệu suất phải xếp thành một bộ, điều này sẽ dễ dàng hơn khi một nhà cung cấp cung cấp cả dòng điện một pha và ba pha. DẪN ĐƯỜNG xây dựng các thiết kế NEMA và IEC từ khung 48 đến 250, theo kết cấu chống nhỏ giọt, khép kín hoàn toàn và TENV, do đó, tải trọng tương tự có thể được điều chỉnh phù hợp với bất kỳ nguồn cung cấp nào mà cơ sở thực sự có.
Câu hỏi thường gặp
Động cơ một pha có thể chạy trên hai dòng điện ba pha không?
Có, miễn là điện áp giữa các đường dây bằng với định mức trên bảng tên. Động cơ 240 V trên hệ thống delta 240 V là cách lắp đặt bình thường. Nó vẫn là nguồn điện một pha và dòng thứ ba không được sử dụng.
Điều gì xảy ra nếu tôi kết nối động cơ một pha 230 V với nguồn điện 400 V?
Cuộn dây thấy quá điện áp khoảng 74 phần trăm. Dòng điện từ hóa tăng mạnh, tụ điện bị quá ứng suất và cuộn dây quá nóng trong vòng vài phút. Kết quả thường là cuộn dây chạy bị cháy và tụ điện bị phồng.
VFD có thể chạy động cơ một pha từ nguồn điện ba pha không?
Ổ đĩa đầu ra ba pha tiêu chuẩn không thể. Ổ đĩa đầu ra một pha tồn tại, nhưng tụ điện khởi động và công tắc ly tâm phải được làm lại và động cơ phải chịu được dạng sóng biến tần. Đối với hầu hết các trang bị thêm, việc thay thế động cơ sẽ rẻ hơn việc điều chỉnh nó.
Động cơ một pha có thể lớn đến mức nào trước khi động cơ ba pha là lựa chọn tốt hơn?
Động cơ một pha khởi động bằng tụ điện hiện có sẵn với công suất lên tới khoảng 3 HP và đôi khi là 5 HP ở điện áp 230 V. Dòng điện đầy tải ở các kích thước đó, lần lượt là 17 A và 28 A, cộng với xung khởi động cao hơn ba đến năm lần, thường khiến động cơ ba pha trở thành lựa chọn thực tế trên 2 đến 3 HP.
Quy tắc giúp điều này trở nên đơn giản: kết hợp động cơ với nguồn cung cấp mà bạn có, thay vì buộc động cơ vào nguồn cung cấp mà nó không bao giờ được thiết kế. Đọc bảng tên, đo điện áp pha đến trung tính và pha này sang pha khác, xác nhận trung tính và kiểm tra dòng điện khởi động đối với bảo vệ nhánh. Khi bất kỳ bước kiểm tra nào trong số bốn lần kiểm tra đó không thành công, câu trả lời là một động cơ khác, không phải một kết nối khác.
